餐飲油水分離器
產品介紹

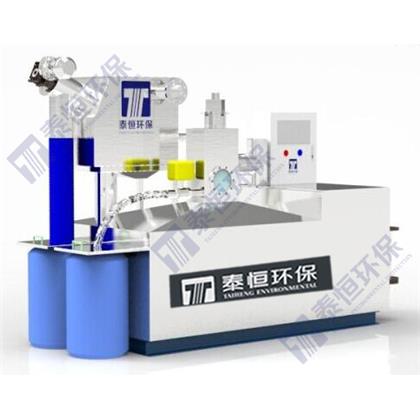

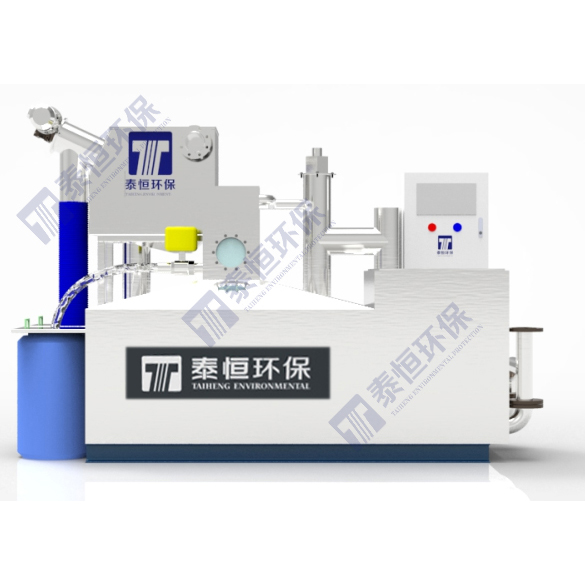

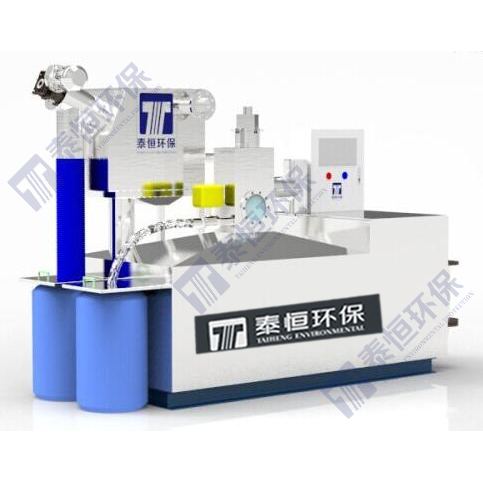

THZGY-AT系列智能隔油提升一體化設備是安徽泰恒機械制造有限公司目前對隔油設備進行多方面升級的第三代產品，結合國內外先進控制技術，產品做了多項技術改進和升級優化，具有雜物自動分離并自動收集到雜物桶，污泥自動分離并收集到污泥桶，油脂自動分離并自動收集到集油桶，污水自動提升排放到市政管網等功能。
設備采用新型多級油水分離處理工藝設計和獨特的結構設計以及智能化控制系統，專業的解決了地下室餐飲廢水處理中雜物分離、污泥分離收集、油水分離收集等難題，具有操作維護簡便，運行穩定專業等顯著優點。
應用領域
各類地下餐飲區的餐飲廢水隔油處理與提升排放。如位于負一層的超市餐飲、員工餐廳、美食中心、酒店餐飲、商鋪餐飲等等；
各類企事業、學校食堂、酒店等廚房餐飲廢水排入地下室處理排放；
其他不能自流到地上隔油池而需要提升排放的餐飲類廢水的處理。

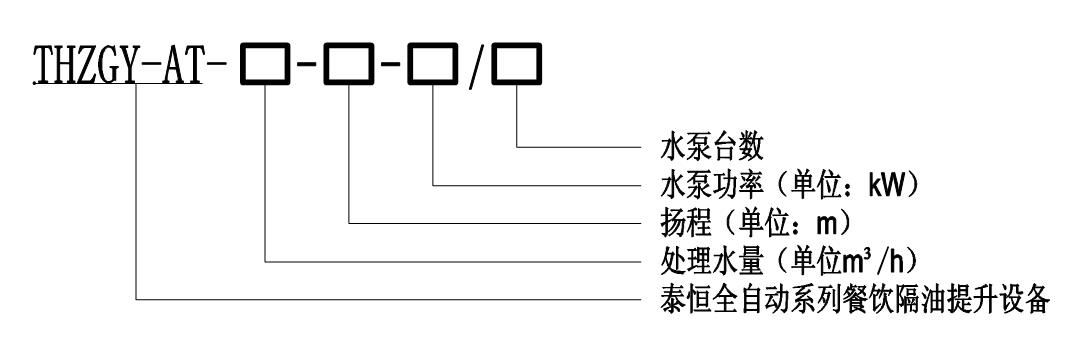

型號及意義
產品優勢
1、多級油水分離處理新工藝，技術更先進，實用性更強，是傳統三段式革命性改進；
2、泰恒機械研發的這款產品，其獨特的結構、人性化設計，工藝效果得到保障，管理維護簡便；
3、環保認證，安裝簡單，節約能源，自動清理雜物，不受環境和時間影響；
4、除渣箱體采用無存水設計，裝配全自動除渣裝置，實現智能化渣水分離；
5、污泥收集分離技術，解決廢水中污泥處理的難題，收集的，排放簡單；
6、采用平（層）流油水分離水力學原理，結合獨特的內部構造設計，體現科學與創新；
7、有效容積利用率極高，水停留時間和流速得以保持，優于環保要求；
8、安徽泰恒生產的這款產品，是采用PLC+觸摸屏智能控制，程序設計，工藝聯動自動化運行，多重保障安全；
9、全封閉結構，地下空間無臭氣散發，降低損耗，節約能源。

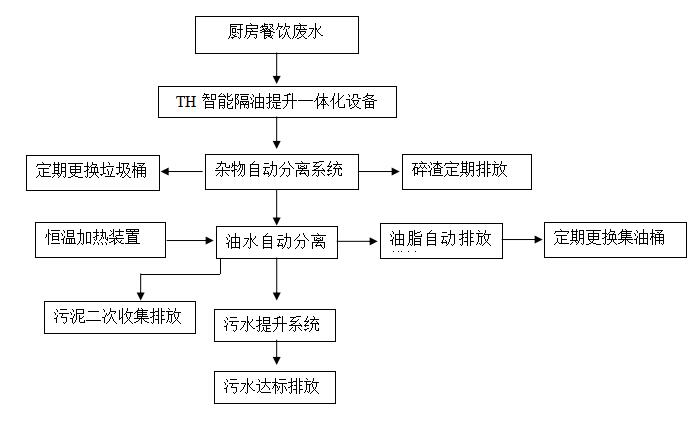

工藝流程圖
技術及參數
環境溫度：0～40℃ 介質溫度：≥5℃
流量范圍：1～70m3/h PH 值：5～9
揚程范圍：10～35m 運行功率：0.75KW～7.5KW
電源電壓：380V±10% 電源頻率：50Hz±5%
選用要點與功能
設備的型號尺寸應參考GB50015的4.8.2款的要求；
設備的處理量應通過餐飲排水量較大秒流量來確定；
餐飲廢水在設備內的流速不得大于0.005m/s，·水停留時間宜為2min～10min；
設備處理后的水質應符合CJ343中“動植物油排放限值100mg/L”的規定。
設備標配功能要求及配置
自動排渣：自清理式自動除渣機
集泥排泥：兩級集泥排泥
油水分離：平（層）流物理分離+油脂聚結裝置+輔助加熱裝置
自動排油：智能控制+油脂自動排放收集
污水自動提升排放：四點液位超聲波控制或304干簧管連桿浮球+污水泵+智能控制系統
防惡臭氣味傳播：密封結構+通氣管
防油脂結塊：設置恒溫加熱裝置
防設備滿溢：設置專用溢流管
故障報警：設置遠程報警模塊及設備聲光報警
智能控制系統：PLC+觸摸屏智能控制系統，程序設計，多重保障安全
設備選配功能要求及配置
自動排泥：創造三通式自動反沖排泥裝置，專業處理污泥，無需人工排放清理。
納米氣泡發生裝置：加速油水分離速度，提高油水分離效率。
自清潔裝置：創造恒溫清潔裝置，自動清理除渣裝置配合毛刷，雙重保障濾網通暢，自動清理浮球粘附油污，保障浮球正常運行。
動力排氣裝置：增加動力排氣裝置，低能耗，專業排除設備內、桶內異味氣體，尤其適合安裝于開放空間的設備。
桶滿報警裝置：集渣桶和集油桶設置桶滿報警裝置，更加智能和人性化。
遠程監控系統：設置可遠程監視及控制端口，可滿足MODBUS/TCP/IP等網絡通訊協議。
智能化配置：可選配短信或微信提醒模塊。
運行要求和維護說明
1、當污水進入設備時，固液分離機應能截留5mm以上大顆粒雜物，同時有自清理刷，同步清理網孔，始終保持網孔清潔暢通（無油污及雜物堵及塞現象），免日常維護工作。
2、進入設備內的油污廢水自動分離，碎渣快速沉積，出水自動提升。
3、雜物和油脂可自動歸集排放，日常只需要更換垃圾桶和集油桶，維護操作簡單。
4、污泥采用二級分離措施，定期手動排放到污泥桶，每周至少一次。
5、雙泵配置，交替運行，互為備用，設有超限報警，加熱裝置，恒溫防油脂凝固。
6、電源基本要求：進線電源為三相五線制，額定電壓為380V，提供容量應能滿足設備所有用電裝置同時正常運行。
7、設備使用前首先將箱體內部清理干凈，并檢查各連接部位是否有松動，檢查電氣連接是否正常。
8、設備運行前，必須注滿清水，并用清水進行多方面調試。無水時嚴禁開啟水泵。
9、日常巡檢有無堵塞或滲漏、設備運行等情況，定期清理浮球附著物，及時更換垃圾桶、污泥桶和集油桶等。
設備性能參數
THZGY-AT系列全自動智能隔油提升一體化設備
|
序號 |
設備型號 |
額定 流量 |
提升 揚程 |
水泵 |
單泵 功率 |
加熱器 功率 |
進口直徑 |
出口直徑 |
通氣管 直徑 |
設備外形尺寸 |
設備 重量 |
運行 重量 |
||
|
（m3/h） |
（m） |
（臺） |
（KW） |
（KW） |
（mm） |
（mm） |
（mm） |
L (mm) |
W （mm） |
H （mm） |
（kg） |
（t） |
||
|
1 |
THZGY-AT-10-15-1.5/2 |
5-10 |
15 |
2 |
1.5 |
2 |
DN150 |
DN100 |
DN50 |
2380 |
1200 |
2100 |
580 |
3.1 |
|
2 |
THZGY-AT-10-20-2.2/2 |
5-10 |
20 |
2 |
2.2 |
2 |
DN150 |
DN100 |
DN50 |
2380 |
1200 |
2100 |
610 |
3.1 |
|
3 |
THZGY-AT-25-15-2.2/2 |
15-25 |
15 |
2 |
2.2 |
2 |
DN150 |
DN100 |
DN50 |
2680 |
1200 |
2100 |
655 |
3.5 |
|
4 |
THZGY-AT-25-20-3/2 |
15-25 |
20 |
2 |
3 |
2 |
DN150 |
DN100 |
DN50 |
2680 |
1200 |
2100 |
685 |
3.5 |
|
5 |
THZGY-AT-35-15-4/2 |
30-35 |
15 |
2 |
4 |
2 |
DN150 |
DN100 |
DN50 |
2980 |
1300 |
2100 |
720 |
4.2 |
|
6 |
THZGY-AT-35-20-4/2 |
30-35 |
20 |
2 |
4 |
2 |
DN150 |
DN100 |
DN50 |
2980 |
1300 |
2100 |
720 |
4.2 |
|
7 |
THZGY-AT-45-15-4/2 |
40-45 |
15 |
2 |
4 |
2 |
DN150 |
DN100 |
DN50 |
3230 |
1300 |
2100 |
780 |
4.9 |
|
8 |
THZGY-AT-45-20-4/2 |
40-45 |
20 |
2 |
4 |
2 |
DN150 |
DN100 |
DN50 |
3230 |
1300 |
2100 |
780 |
4.9 |
|
9 |
THZGY-AT-55-15-5.5/2 |
50-55 |
15 |
2 |
5.5 |
3 |
DN150 |
DN100 |
DN50 |
3380 |
1400 |
2100 |
825 |
5.6 |
|
10 |
THZGY-AT-55-20-7.5/2 |
50-55 |
20 |
2 |
7.5 |
3 |
DN150 |
DN100 |
DN50 |
3380 |
1400 |
2100 |
850 |
5.6 |
注：
1、以上為各類酒店、餐廳、飯店、餐飲商鋪等餐飲廢水處理專用THZGY-AT新型全自動隔油提升一體化設備；
2、設備箱體、管道材質均采用304不銹鋼材質；水泵采用國產一線品牌潛污泵；控制柜采用PLC智能控制柜，主要元器件均采用施耐德/ABB；
3、設備為地下室地上式安裝。設備安裝前地面要求平整剛性，具體參見設備尺寸安裝圖；
4、以上為隔油提升設備標準功能配置：含自動除渣、自動排油、自動加熱、自動提升、PLC智能控制柜；
5、上表為標準型號參數表，流量、揚程、外形尺寸均可根據客戶實際使用情況，非標設計制造。

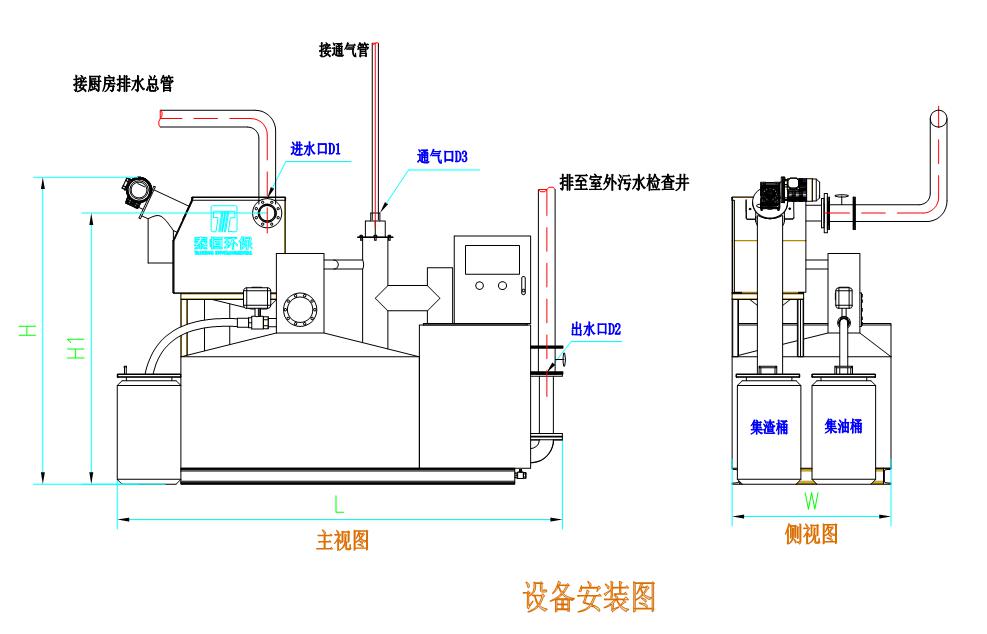

THZGY-AT系列智能隔油提升設備安裝說明
備注：THZGY-AT系列全自動智能隔油提升一體化設備設備安裝較小空間尺寸：總長:L+1200（mm） 總寬：W+1000（mm） 總高：H+1000（mm）
THZGY-AT系列全自動隔油提升設備安裝要求技術說明：
1、設備應采用地下室地上式安裝，要求地面保持平整；
2、設備的底座基礎要求用地腳螺栓進行固定；
3、設備的進出水口必須安裝閘閥，以便設備維護與檢修；
4、設備通氣管應連接到室外或與建筑物排水通氣系統連接；
5、設備旁邊應設有排水溝，便于維修排水和緊急事故排水；
6、其他方面請參照土建、結構、設備安裝等相應規范要求
